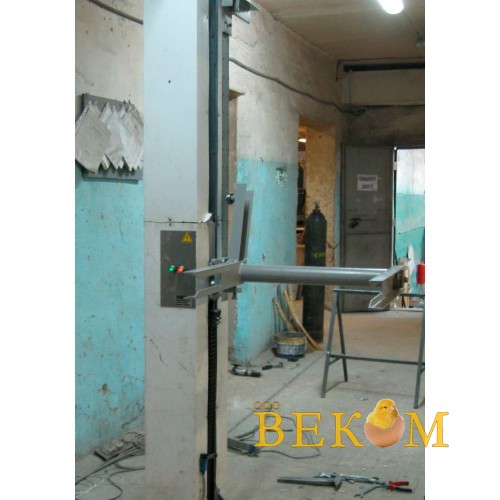

Подъемный опрокидыватель для китаянки «ПО-01» (комб.)

• Артикул: ПО-01
• Описание:

  Подъемник-опрокидыватель предназначен для осуществления технологической операции подъема тележек ТЧ-200(или аналогичных) для загрузки оборудования продуктами мясной и молочной промышленности. Подъемник изготовлен по категории «3» в климатическом исполнении «У» ГОСТ15150-69.

  Подъемник представляет собой сварную станину, на которой крепятся все сборочные детали и механизмы. По вертикальным направляющим (швеллерам) станины с помощью цепи на четырех парах роликов перемещается каретка в виде сварной конструкции из толстолистовой стали. Она обеспечивает вертикально-прямолинейное движение захвата или платформы с тележкой.

  Принцип работы

  Тележка с продуктом вставляется в захват и закрепляется автоматически специальным замком. При включении привода, каретка с захватом и закрепленной в ней тележкой поднимаются вверх, ролик рычага поворота захвата входит в копир и производит опрокидывание тележки. Остановка поворота каретки осуществляется выключением привода при помощи конечных выключателей. Остановка каретки внизу происходит также при помощи конечных выключателей и специального винтового упора с резиновым амортизатором.

  Техническое исполнение

  • Подъемник-опрокидыватель с высотой опрокидывания до 2500мм (или по тех.заданию), каркас выполнен из конструкционной стали и окрашен полимером (или обшит 0.8мм нержавеющей сталью AISI 430), захват из конструкционной стали (с покрытием Ц9Х). Привод усиленный, электромеханический, цепной. Цепь 2ПР-19. Евро захват под тележку-чан 200 литров.
  • Подъемник-опрокидыватель с высотой опрокидывания до 2500мм, каркас выполнен из конструкционной стали и обшит 0.8мм нержавеющей сталью AISI 430, захват из нержавеющей стали. Привод усиленный, электромеханический, цепной. Цепь 2ПР-19. Евро захват под тележку-чан 200 литров.
  • Подъемник-опрокидыватель с высотой опрокидывания до 2500мм, каркас выполнен из конструкционной стали, захват из конструкционной стали. Привод усиленный, электромеханический, цепной. Цепь 2ПР-19. Евро захват под тележку-чан 200л.

  Технические характеристики:

  • Грузоподъемность (без массы тележки), кг — 230
  • Установленная мощность, кВт, не более — 1.5
  • Высота выгрузки, мм — 2500
  • Габаритные размеры, ДхШхВ мм, не более: 1170х937х3097
  • Масса, кг, не более 374

  В комплект поставки входят:

  • Подъемник в сборе — 1шт.
  • Паспорт — 1шт.
  • Болты фундаментные — 6шт.

  Устройство ПО-01

  Захват представляет собой консольно-поворотную вилку сварной конструкции с упорным рычагом и запорным замком для тележки. Захват соединен с кареткой при помощи неподвижной оси и торцовых шайб. Захват служит для закрепления в нем тележки и обеспечения ее поворота при разгрузке. Каретка перемещается на четырех парах роликов в направляющих станины, обеспечивает вертикальное движение захвата с тележкой. Привод состоит из мотор-редуктора и опорного подшипника, установленных на плите.

  Станина представляет собой вертикальную сварную колонну и служит для закрепления на ней всех узлов. Пульт управления жестко закреплен на станине подъемника. На панели пульта установлены органы управления и сигнализации. Имеется дверь, предназначенная для обслуживания электрооборудования.
