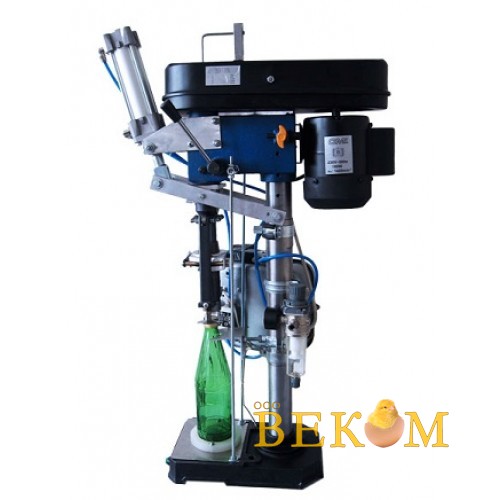

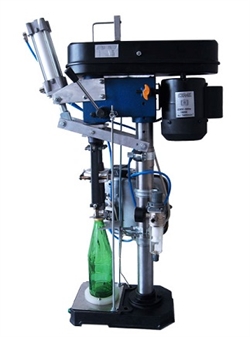

Укупорщик УАЛК 800 предназначен для укупорки стеклянных бутылок алюминиевыми колпачками «под винт»
Устройство выполнено в виде настольной стойки на которой смонтированы подвижный патрон с укупорочной головкой, электропривод вращения укупорочной головки, механизм вертикального перемещения укупорочной головки и регулируемая подставка с упором для установки тары в рабочей зоне устройства. Укупорочная головка представляет собой механический узел с подвижными стальными закаточными роликами. Угловая скорость вращения укупорочной головки задаётся конструкцией редукторного механизма. Вертикальное перемещение укупорочной головки вдоль стойки в рабочую зону устройства производится автоматически с помощью пневматического привода. Расположение бутылки в рабочей зоне устройства регулируется перемещением регулируемой подставки при подготовке к работе.
В процессе работы бутылка с надетым на горловину колпачком вручную устанавливается на регулируемую подставку на позицию укупорки. Затем производится опускание укупорочной головки в рабочую зону устройства либо вручную с помощью пневмопривода по сигналу оператора. Закаточная головка за несколько оборотов производит закатку колпачка. Верхними роликам формируется резьба, нижними — контрольный поясок. Завершение цикла работы закаточных роликов сопровождается характерным щелчком. После этого закаточная головка поднимается автоматически с помощью пневмопривода и бутылка вручную снимается с подставки. Полный цикл закатки одного колпачка продолжается 1-2 сек.
Особенности:
Технические характеристики:
Параметр |
Значение |
Максимальная производительность, шт./ч |
до 800 |
Режим подачи и съема бутылок |
ручной |
Режим вертикального перемещения укупорочной головки |
автоматический (пневмопривод) |
Потребляемая мощность, Вт, не более |
350 |
Напряжение питания (50Гц), В |
220 |
Габаритные размеры, мм |
170×480×670 |
Масса, кг |
30 |
Тип бутылок |
Стеклянные с винтовой горловиной |
Параметры сжатого воздуха |
давление-0.5..0.53 МПа расход-не менее 110 л/мин |
