Предназначена для откачки воздуха, паров и парогазовых смесей. Она применяется на предприятиях мясной промышленности малой мощности для вакуумирования фаршемешалок, шприцов, волчков и другого оборудования при производстве колбасных изделий. Установка может применяться и в других отраслях народного хозяйства.

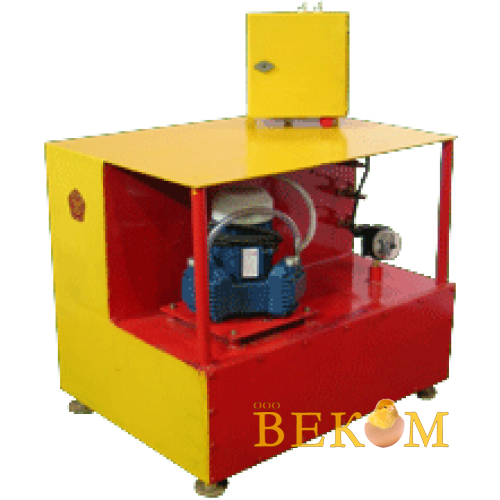

В состав установки (см.рисунок) входят следующие основные сборочные единицы: насос пластинчато-роторный, емкость, представляющая собой сварную конструкцию из нержавеющего листового материала, установленная на полу цеха на опорах. На лицевой панели емкости расположены штуцеры для подсоединения вакуумопроводов от технологического оборудования, обслуживаемого установкой. Емкость снабжена съемной крышкой, служащей для обеспечения доступа в емкость при ее санитарной обработке. На кронштейне емкости расположен пускатель, снабженный кнопками "Пуск" и "Стоп", предназначенный для пуска и останова электродвигателя насоса. Применяется на предприятиях мясомолочной промышленности и на фермерских хозяйствах.
Технические характеристики:
Характеристика | Значение |
Производительность (в диапазоне давлений на входе от атмосферного до 0,25 кПа), л/с |
5,5 |
Установленная мощность, кВт | 0,55 |
Габаритные размеры, мм | 965x720x800 |
